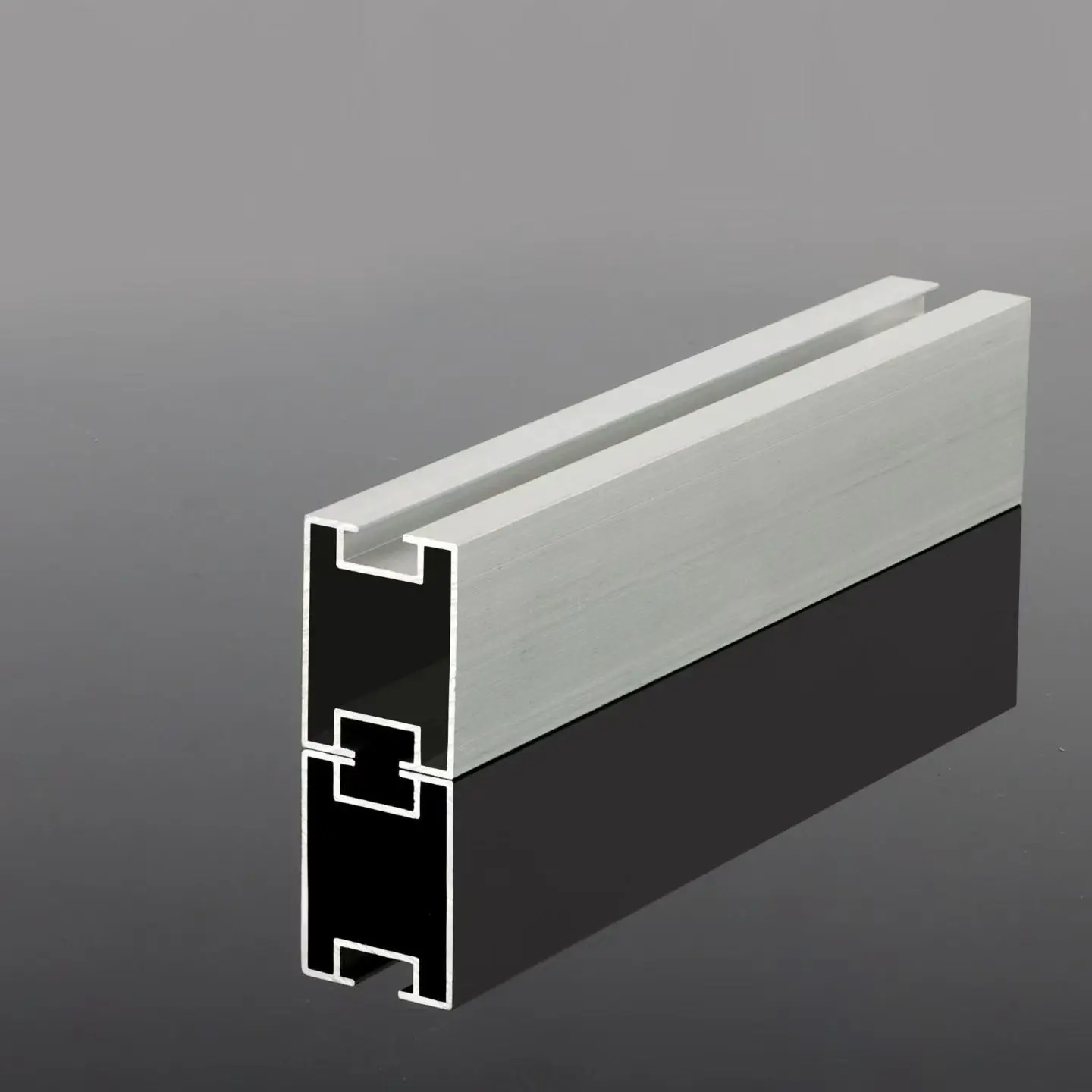

రిబ్లెస్ గైడ్ రైలు

ribless గైడ్ రైలు అనేది గట్టిపడే పక్కటెముకలు లేని క్రాస్-సెక్షన్‌తో కోల్డ్-ఫార్మేడ్ స్టీల్ మౌంటు రైల్ రకం. ప్రామాణిక రీన్‌ఫోర్స్డ్ PV పట్టాలలో, రోల్-ఫార్మింగ్ లైన్‌లో అదనపు పంచింగ్ మరియు బెండింగ్ దశల ద్వారా ఏర్పడిన ప్రొఫైల్ యొక్క పొడవును నడుపుతున్న నిరంతర పక్కటెముకలు-అవసరమైన ఫ్లెక్చరల్ దృఢత్వాన్ని అందిస్తాయి. అన్‌రీన్‌ఫోర్స్డ్ పట్టాలు ఈ ప్రక్రియలను తొలగిస్తాయి, ఫలితంగా సాధారణ ఛానల్ ప్రొఫైల్ ఏర్పడుతుంది; ఇది ఫ్లెక్చరల్ దృఢత్వాన్ని తగ్గిస్తుంది, డిజైన్ మితమైన గాలి మరియు మంచు లోడ్లు మరియు నిర్మాణాత్మకంగా ధృవీకరించబడిన పరిధులతో కూడిన ప్రాజెక్ట్‌లకు అనుకూలంగా ఉంటుంది.

ఈ రైలు ప్రయోజనాలు ఏమిటి?

మీటర్‌కు తక్కువ మెటీరియల్ ధర:

పక్కటెముకల నిర్మాణాన్ని వదిలివేయడం ద్వారా, పూర్తయిన రైలు యొక్క మీటరుకు తక్కువ స్టీల్ స్ట్రిప్ వినియోగించబడుతుంది. మౌంటు సిస్టమ్‌లు టన్ను ధరతో మరియు పైకప్పు స్పేర్ లోడ్-బేరింగ్ కెపాసిటీని కలిగి ఉన్న ప్రాజెక్ట్‌ల కోసం, ఇది మొత్తం నిర్మాణం కోసం నేరుగా ఖర్చును ఆదా చేస్తుంది.

తక్కువ ఉత్పత్తి దశలు, మరింత నమ్మదగిన డెలివరీ:

పక్కటెముకల గుద్దడం మరియు తదుపరి ద్వితీయ వంపు దశలు తొలగించబడతాయి. తక్కువ ఫార్మింగ్ పాస్‌లతో, ఉత్పత్తి చక్రం వేగంగా మరియు మరింత ఊహాజనితంగా ఉంటుంది, దీని వలన చిన్న బ్యాచ్‌లు మరియు రిపీట్ ఆర్డర్‌ల కోసం డెలివరీ గడువులను సులభంగా చేరుకోవచ్చు.

పైకప్పుపై తేలికైన భారం:

తగ్గిన స్వీయ-బరువు purlins మరియు పైకప్పు ప్యానెల్లు భరించే డెడ్ లోడ్ తగ్గిస్తుంది. పరిమిత విడి లోడ్ సామర్థ్యంతో కలర్-పూతతో కూడిన ఉక్కు పైకప్పుల కోసం, ఈ అంశం మౌంటు సిస్టమ్ డిజైన్ యొక్క సాధ్యతలో నిర్ణయాత్మక అంశంగా ఉంటుంది.

ప్రామాణిక ఉపకరణాలతో అనుకూలమైనది:

రిబ్లెస్ గైడ్ రైల్ యొక్క సాధారణ ఛానెల్ ప్రొఫైల్ ప్రామాణిక PV మిడ్-క్లాంప్‌లు మరియు ఎండ్-క్లాంప్‌లను కలిగి ఉంటుంది; వినియోగదారులు యాజమాన్య ఉపకరణాల్లోకి లాక్ చేయబడరు, పోటీ సోర్సింగ్‌ను అనుమతిస్తుంది.

స్పష్టమైన వారంటీ నిబంధనలతో పూర్తిగా గాల్వనైజ్ చేయబడింది:

హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్ స్ట్రిప్ మొత్తం క్రాస్-సెక్షన్-కట్ ఎండ్‌లు మరియు ఆన్-సైట్ డ్రిల్ హోల్స్‌తో సహా-ఒక ఏకరీతి, బాగా-బంధించిన జింక్ పొరతో కప్పబడి ఉండేలా చేస్తుంది. ప్రామాణిక సరఫరాలో 15-సంవత్సరాల యాంటీ తుప్పు వారంటీ ఉంటుంది; కఠినమైన వాతావరణ పరిసరాల కోసం, జింక్-అల్యూమినియం-మెగ్నీషియం (Zn-Al-Mg) స్టీల్ స్ట్రిప్ 25 సంవత్సరాల వారంటీతో అందుబాటులో ఉంది.

అప్రయత్నంగా ఆన్-సైట్ కటింగ్, డ్రిల్లింగ్ మరియు హ్యాండ్లింగ్:

తేలికైన ప్రొఫైల్ పంపిణీ ప్రాజెక్టుల కోసం రూఫింగ్ ఇన్‌స్టాలేషన్ విండోను ప్రభావవంతంగా తగ్గించడం ద్వారా కార్మికులకు రవాణా చేయడం, పొడవును కత్తిరించడం మరియు స్థానంలో డ్రిల్ చేయడం సులభం చేస్తుంది.

సాంకేతిక లక్షణాలు

అంశం	స్పెసిఫికేషన్
ఉత్పత్తి	Ribless Guide Rail — చల్లని-రూపొందించిన ఉక్కు PV మౌంటు రైలు
విభాగం	సాదా ఛానల్ (U-విభాగం), గట్టిపడే పక్కటెముకలు లేవు
మెటీరియల్	హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్ స్ట్రిప్
ఏర్పాటు	కోల్డ్ రోల్-ఫార్మేడ్, రిబ్-ఫ్రీ, పొడవు వరకు కట్
ఉపరితల చికిత్స	హాట్-డిప్ గాల్వనైజ్డ్]; Zn-Al-Mg స్ట్రిప్ అభ్యర్థనపై అందుబాటులో ఉంది
వ్యతిరేక తుప్పు వారంటీ	15 సంవత్సరాలు (హాట్-డిప్ గాల్వనైజ్డ్) / 25 సంవత్సరాలు (Zn-Al-Mg)
విభాగం కొలతలు	మాకు మీ స్పాన్ మరియు లోడ్ కేస్ ఇవ్వండి మరియు మేము ఒక విభాగాన్ని సిఫార్సు చేస్తాము
ప్రామాణిక పొడవులు	ప్యాకింగ్ మరియు రవాణా కోసం పొడవుకు కత్తిరించండి
అనుబంధ అనుకూలత	ప్రామాణిక PV మధ్య బిగింపులు మరియు ముగింపు బిగింపులు
రెండవ దశ మ్యాచింగ్	మీ డ్రాయింగ్‌కు పొడవుగా కత్తిరించండి మరియు ఇంట్లో డ్రిల్లింగ్ చేయండి
MOQ	1 × 20GP కంటైనర్; చిన్న ట్రయల్ ఆర్డర్‌లు చర్చించదగినవి
ప్రధాన సమయం	డిపాజిట్ స్వీకరించిన తర్వాత 7-15 పని దినాలు
వాణిజ్య నిబంధనలు	FOB టియాంజిన్ న్యూ పోర్ట్ / CFR / CIF
చెల్లింపు	30% T/T డిపాజిట్, B/L కాపీకి వ్యతిరేకంగా బ్యాలెన్స్

పట్టాల కోసం దరఖాస్తు దృశ్యాలు

పారిశ్రామిక మరియు వాణిజ్య (C&I) మెటల్ పైకప్పులు:

స్టాండింగ్-సీమ్ లేదా ట్రాపెజోయిడల్ మెటల్ షీట్లను ఉపయోగించే పైకప్పులు తరచుగా పరిమిత లోడ్-బేరింగ్ సామర్థ్యాన్ని కలిగి ఉంటాయి; ఈ రిబ్లెస్ గైడ్ పట్టాల యొక్క తక్కువ స్వీయ-బరువు నేరుగా పైకప్పుపై భారాన్ని తగ్గిస్తుంది. మెటల్ రూఫ్ క్లాంప్‌లతో కలిపి, ఇన్‌స్టాలేషన్ వేగవంతమైనది మరియు ర్యాకింగ్ సిస్టమ్ ఖర్చు తక్కువగా ఉంటుంది, ఇది ఖర్చు-సెన్సిటివ్ C&I రూఫ్‌టాప్ ప్రాజెక్ట్‌లకు ప్రామాణిక ఎంపిక.

చిన్న-స్థాయి బ్యాలస్టెడ్ కాంక్రీట్ ఫ్లాట్-రూఫ్ మొక్కలు:

చిన్న-నుండి-మధ్యస్థ వ్యవస్థాపించిన సామర్థ్యం మరియు మితమైన గాలి/మంచు లోడ్‌లతో కూడిన బ్యాలస్టెడ్ కాంక్రీట్ రూఫ్ ప్రాజెక్ట్‌ల కోసం, రైలు యొక్క పని కేవలం సపోర్ట్ పాయింట్‌ల మధ్య లోడ్‌లను బదిలీ చేయడం మాత్రమే - సాదా (పటిష్టం కాని) ఛానెల్ ప్రొఫైల్ ఖచ్చితంగా సరిపోతుంది.

చిన్న నుండి మధ్యస్థంగా నేలపై అమర్చిన మొక్కలు:

తక్కువ మంచు మరియు గాలి లోడ్లు ఉన్న మైదానాలలో 10 MW లోపు ప్రాజెక్టులకు అనుకూలం; ఈ "గ్రిడ్-పారిటీ" ప్రాజెక్ట్‌లలో, ర్యాకింగ్ సిస్టమ్ యొక్క వ్యయ-సామర్థ్యం (టన్నేజ్ ద్వారా లెక్కించబడుతుంది) డిజైన్‌ను నడిపిస్తుంది.

నివాస PV:

గ్రామీణ పైకప్పులు మరియు చిన్న ఫ్యాక్టరీ భవనాలు; తక్కువ మాడ్యూల్స్ మరియు తక్కువ స్పాన్‌లతో, నాన్-రీన్‌ఫోర్స్డ్ ప్రొఫైల్ ఉత్తమ ధర-పనితీరు నిష్పత్తిని అందిస్తుంది.

తేలికపాటి PV కార్పోర్ట్‌లు:

తక్కువ లోడ్‌లతో కూడిన సాధారణ కార్‌పోర్ట్‌లకు అనుకూలం. రిబుల్‌లెస్ గైడ్ రైల్ దీర్ఘకాల, హెవీ-లోడ్ కార్‌పోర్ట్ రూఫ్‌లకు తగినది కాదు-అటువంటి నిర్మాణాలకు లోతైన, రీన్‌ఫోర్స్డ్ ప్రొఫైల్‌లు అవసరం, దీని కోసం మేము ప్రత్యామ్నాయ డిజైన్‌ను ప్రతిపాదిస్తాము.

సంస్థాపన మరియు వినియోగ జాగ్రత్తలు

1. ఫిక్సింగ్ చేయడానికి ముందు స్థాయి మరియు సమలేఖనం:

పట్టాలను సమం చేయాలి మరియు సరళ రేఖలో ఉంచాలి. అడ్డు వరుస తప్పుగా అమర్చబడితే, మాడ్యూల్‌లు ఈ లోపాన్ని వారసత్వంగా పొందుతాయి, ఇది అసెంబ్లీలో ఏకాగ్రత ఒత్తిడిని సృష్టిస్తుంది, ఇది చివరికి దీర్ఘకాలిక వైకల్యం వలె కనిపిస్తుంది.

2. బిగింపు మరియు బోల్ట్ టార్క్ కోసం ర్యాకింగ్ స్పెసిఫికేషన్‌లను అనుసరించండి:

అధిక టార్క్ సన్నని గోడల పట్టాలను చూర్ణం చేస్తుంది మరియు వికృతం చేస్తుంది, అయితే తగినంత టార్క్ థర్మల్ సైక్లింగ్ సమయంలో క్రమంగా వదులుతుంది. ప్రాజెక్ట్-నిర్దిష్ట విలువలను కఠినతరం చేయడం రెండు సమస్యలను నివారిస్తుంది.

3. కీళ్ల వద్ద విస్తరణ అంతరాలను వదిలివేయండి:

ఉష్ణోగ్రత మార్పులతో పట్టాలు విస్తరిస్తాయి మరియు కుదించబడతాయి; కీళ్ల వద్ద ఖాళీలు వదిలివేయడం వలన కాలానుగుణ హెచ్చుతగ్గుల కారణంగా ప్రొఫైల్‌లు బక్లింగ్ లేదా వైకల్యం చెందకుండా నిరోధిస్తుంది.

4. రైలు మరియు మెటల్ పైకప్పు ప్యానెల్‌ల మధ్య ఇన్సులేషన్ రబ్బరు పట్టీలను వ్యవస్థాపించండి:

గాల్వనైజ్డ్ పట్టాలు మరియు పూతతో కూడిన ఉక్కు షీట్ల మధ్య ప్రత్యక్ష సంబంధం ఎలక్ట్రోకెమికల్ తుప్పుకు కారణమవుతుంది; ఒక ఐసోలేషన్ రబ్బరు పట్టీ ఈ గాల్వానిక్ జంటను విచ్ఛిన్నం చేస్తుంది.

5. హాట్-డిప్ గాల్వనైజ్డ్ లేదా స్టెయిన్‌లెస్ స్టీల్ ఫాస్టెనర్‌లను మాత్రమే ఉపయోగించండి:

కీళ్ల వద్ద లోహాలను కలపడం ఒక గాల్వానిక్ జంటను సృష్టిస్తుంది, ఇక్కడ చిన్న ఉపరితల వైశాల్యం కలిగిన భాగం మొదట క్షీణిస్తుంది. ఫాస్టెనర్ మెటీరియల్స్ రైలు పూతకు అనుగుణంగా ఉండాలి.

6. రైలు మధ్యలో అడుగు పెట్టవద్దు:

పక్కటెముకలు లేని గైడ్ రైలు యొక్క మధ్య భాగం అత్యల్ప నిర్మాణ దృఢత్వాన్ని కలిగి ఉంటుంది. పని సమయంలో రైలుపై అడుగు పెట్టడం అనివార్యమైతే, నేరుగా మద్దతు పాయింట్ పైన అడుగు పెట్టండి. నిర్వహణ కోసం తరచుగా పైకప్పు యాక్సెస్ అవసరమయ్యే ప్రాజెక్ట్‌ల కోసం, దయచేసి మాకు ముందుగానే తెలియజేయండి, తద్వారా మేము లోతైన ప్రొఫైల్ విభాగాన్ని సిఫార్సు చేస్తాము.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఈ రైలును ఉపయోగించేందుకు నా ప్రాజెక్ట్ "తేలికగా" ఉందో లేదో నేను ఎలా గుర్తించగలను?

జ: కేవలం కేటలాగ్ కాకుండా ముందుగా సైట్ పరిస్థితులను అంచనా వేయండి. పారిశ్రామిక/వాణిజ్య రంగు-ఉక్కు పైకప్పులు, చిన్న బ్యాలస్టెడ్ ఫ్లాట్ రూఫ్‌లు, రెసిడెన్షియల్ రూఫ్‌లు మరియు మితమైన గాలి మరియు మంచు లోడ్‌లు ఉన్న ప్రాంతాల్లో గ్రౌండ్-మౌంటెడ్ ప్లాంట్‌లకు (~10MW వరకు) రైబుల్‌లెస్ గైడ్ రైలు అనుకూలంగా ఉంటుంది. ప్రాజెక్ట్ అధిక మంచు-లోడ్ లేదా టైఫూన్-పీడిత జోన్‌లో ఉన్నట్లయితే లేదా పొడవైన, మద్దతు లేని స్పాన్‌లను కలిగి ఉంటే, సరైన ఎంపిక రీన్‌ఫోర్స్డ్ రైలు లేదా మందమైన ప్రొఫైల్.

Q2: రైలును అనుకూల-పంచ్ చేయవచ్చా లేదా నిర్దిష్ట పొడవులకు కత్తిరించవచ్చా? ఇది ప్రత్యేక కొనుగోలు కోసం అందుబాటులో ఉందా?

A: అవును, మేము కస్టమ్ కటింగ్ మరియు పంచింగ్‌కు మద్దతునిస్తాము మరియు పూర్తి PV మౌంటు సిస్టమ్ లేకుండా పట్టాలను విడిగా కొనుగోలు చేయవచ్చు. స్టాండర్డ్ స్పెసిఫికేషన్‌లు స్టాక్‌లో ఉంచబడతాయి, అయితే ప్రామాణికం కాని స్పెసిఫికేషన్‌లు ప్రాజెక్ట్ డ్రాయింగ్ పారామితుల ప్రకారం తయారు చేయబడతాయి.

Q3: హామీ ఇవ్వబడిన యాంటీ తుప్పు జీవితకాలం ఏమిటి?

A: హాట్-డిప్ గాల్వనైజ్డ్ పట్టాలు 15-సంవత్సరాల యాంటీ-కొరోషన్ వారంటీతో వస్తాయి; జింక్-అల్యూమినియం-మెగ్నీషియం (Zn-Al-Mg) ఎంపిక 25 సంవత్సరాల వారంటీని అందిస్తుంది మరియు తీర ప్రాంతాలు లేదా ఇతర కఠినమైన వాతావరణ వాతావరణాలకు సిఫార్సు చేయబడింది. రెండు వారంటీ ఎంపికలు సాధారణ బహిరంగ PV ఆపరేటింగ్ పరిస్థితుల్లో పూత పనితీరును కవర్ చేస్తాయి.

Q4: మీరు స్పాన్ మరియు లోడ్ లెక్కలతో సహాయం చేయగలరా?

A: అవును, మరియు అన్‌రీన్‌ఫోర్స్డ్ ప్రొఫైల్‌ల కోసం ఈ గణనలను నిర్వహించాలని మేము గట్టిగా సిఫార్సు చేస్తున్నాము. దయచేసి మాడ్యూల్ లేఅవుట్, డిజైన్ గాలి మరియు మంచు లోడ్లు మరియు మీ ప్రణాళికాబద్ధమైన రైలు అంతరాన్ని మాకు అందించండి; మా సాంకేతిక బృందం తగిన పరిధి మరియు ప్రొఫైల్‌ను ధృవీకరిస్తుంది-మరియు అన్‌రిన్‌ఫోర్స్డ్ పట్టాలు సైట్‌కు సరిపోకపోతే, మేము మీకు నేరుగా తెలియజేస్తాము.

Q5: ఆన్-సైట్ ఇన్‌స్టాలేషన్ కోసం అత్యంత ముఖ్యమైన అంశాలు ఏమిటి?

A: నాలుగు పాయింట్లు కీలకమైనవి: పట్టాల యొక్క ప్రతి వరుసను భద్రపరిచే ముందు స్థాయి మరియు సమలేఖనం చేయండి; అనుభూతిపై ఆధారపడకుండా ప్రాజెక్ట్-నిర్దిష్ట టార్క్‌కు బిగింపులను బిగించండి; కనెక్షన్ పాయింట్ల వద్ద విస్తరణ అంతరాలను వదిలివేయండి; మరియు మిడ్-స్పాన్ ప్రాంతం అత్యల్ప దృఢత్వాన్ని కలిగి ఉన్నందున, అన్‌రీన్‌ఫోర్స్డ్ పట్టాల మధ్యలో అడుగు పెట్టడాన్ని ఖచ్చితంగా నివారించండి. ప్రతి ఆర్డర్‌తో ఇన్‌స్టాలేషన్ మరియు హ్యాండ్లింగ్ సూచనలు చేర్చబడ్డాయి మరియు ఇన్‌స్టాలేషన్ ప్రక్రియ అంతటా ప్రశ్నలకు సమాధానం ఇవ్వడానికి మా సాంకేతిక బృందం అందుబాటులో ఉంది.
