హెచ్-రైల్

ఆటోమేటెడ్ అసెంబ్లీ మరియు మెటీరియల్ హ్యాండ్లింగ్ ఎక్విప్‌మెంట్‌లో, గైడ్ రైల్ మూడు సంవత్సరాల తర్వాత లీనియర్ స్లయిడ్ నిశ్శబ్దంగా మరియు మృదువుగా ఉంటుందా లేదా కేవలం మూడు నెలల తర్వాత చలించటం ప్రారంభిస్తుందా అని నిర్ణయిస్తుంది. చాలా సాంప్రదాయ సింగిల్-స్లాట్ ప్రొఫైల్‌లు ఒకే పని ఉపరితలంపై లోడ్‌ను కేంద్రీకరిస్తాయి; అసాధారణ లోడ్‌లు క్యారేజీని క్రమంగా సమలేఖనం నుండి బయటకు లాగగలవు, ఫలితంగా ఏర్పడే లోపాలు అంతిమంగా మొత్తం యంత్రం పనితీరును ప్రభావితం చేస్తాయి. H-రైల్ ఈ సమస్యను కేవలం ఉపరితల చికిత్సపై ఆధారపడకుండా దాని క్రాస్ సెక్షనల్ జ్యామితి ద్వారా పరిష్కరిస్తుంది. ద్వంద్వ సమాంతర వెబ్‌లతో సౌష్టవమైన H-ఆకారపు అల్యూమినియం ప్రొఫైల్‌ను కలిగి ఉంటుంది, ఇది లీనియర్ స్లైడ్‌లు, లిఫ్టింగ్ స్తంభాలు, పుష్-పుల్ మెకానిజమ్స్, టూలింగ్ ఫ్రేమ్‌లు మరియు తేలికపాటి కన్వేయర్ లైన్‌లు వంటి రెసిప్రొకేటింగ్ మోషన్ అప్లికేషన్‌ల కోసం రూపొందించబడింది.

H-సెక్షన్ గైడ్ ప్రొఫైల్ అంటే ఏమిటి?

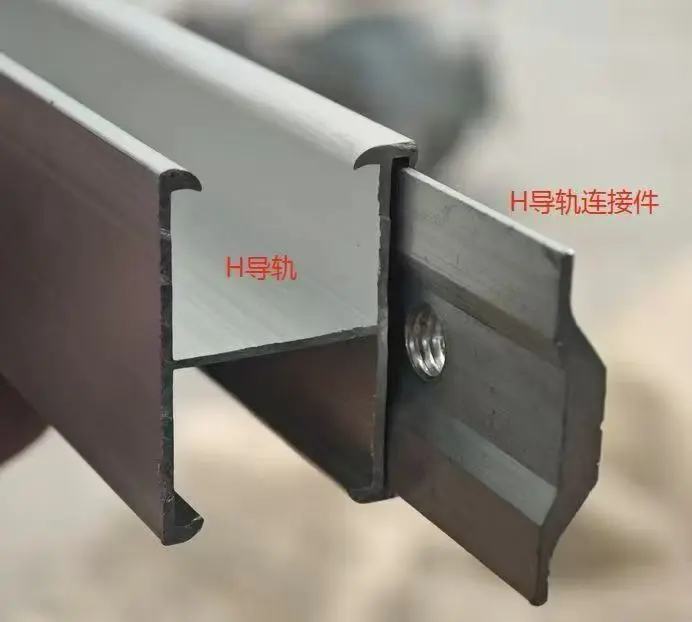

H-రైల్ అనేది "H" అక్షరాన్ని పోలి ఉండే క్రాస్-సెక్షన్‌తో కూడిన స్ట్రక్చరల్ అల్యూమినియం గైడ్ ప్రొఫైల్: సెంట్రల్ వెబ్ ద్వారా కనెక్ట్ చేయబడిన రెండు క్షితిజ సమాంతర అంచులు, రెండు వైపులా ఉపయోగించగల స్లాట్డ్ ఉపరితలాలను అందిస్తాయి. ఈ సుష్ట జ్యామితికి ధన్యవాదాలు, నిలువు లోడ్లు ఒకటి కాకుండా రెండు సహాయక చేతుల్లో పంపిణీ చేయబడతాయి, అయితే ఓపెన్ సెంటర్ దృఢత్వంతో రాజీ పడకుండా బరువును తగ్గిస్తుంది.

ఈ జ్యామితి ట్రిపుల్ ప్రయోజనాన్ని అందిస్తుంది: సారూప్య బరువు కలిగిన సింగిల్-స్లాట్ పట్టాలతో పోలిస్తే, ఇది మితమైన లోడ్‌ల క్రింద తక్కువ విక్షేపాన్ని ప్రదర్శిస్తుంది; పరికరాలు పార్శ్వ శక్తులు లేదా అత్యవసర స్టాప్‌లకు గురైనప్పుడు ప్రొఫైల్ టోర్షన్‌ను నిరోధిస్తుంది; మరియు అందుబాటులో ఉన్న రెండు యంత్ర ఉపరితలాలతో, ఒక క్యారేజ్ ఇరువైపులా లేదా రెండు వైపులా ఏకకాలంలో కూడా నడుస్తుంది.

ప్రధాన ప్రయోజనాలు మరియు వాటి వెనుక కారణాలు

సమతుల్య లోడ్ పంపిణీ:

ద్వంద్వ-వెబ్ క్రాస్-సెక్షన్ రెండు సహాయక ఆయుధాల మీద ఒత్తిడిని పంపిణీ చేస్తుంది, పని చేసే ఉపరితలాలు గాఢమైన లోడ్‌ల నుండి దంతాలు లేదా వైకల్యానికి గురయ్యే అవకాశం తక్కువగా ఉంటుంది. మా తయారీ అనుభవం బ్యాచ్‌లలో స్థిరమైన లోడ్-బేరింగ్ పనితీరును చూపుతుంది-వందలాది ఒకేలాంటి వర్క్‌స్టేషన్‌లను నిర్మించేటప్పుడు ఇది కీలకమైన అంశం.

టోర్షనల్ స్థిరత్వం:

H-రైల్ యొక్క సుష్ట క్రాస్-సెక్షన్, పరికరాలు పార్శ్వ శక్తిని ఉపయోగించినప్పుడు లేదా పొడవైన పట్టాలు వ్యవస్థాపించబడినప్పుడు మెలితిప్పినట్లు సహజంగా నిరోధిస్తుంది. ఇది ఒక సాధారణ వర్క్‌షాప్ సమస్యను నేరుగా పరిష్కరిస్తుంది: H-రైల్స్ ఇన్‌స్టాలేషన్ తర్వాత కొద్దిగా మెలితిప్పడం వలన క్యారేజ్ దాని స్ట్రోక్‌లో సగం బైండ్ లేదా జామ్ అవుతుంది. రివర్సిబుల్ డిజైన్: రెండు గ్రూవ్డ్ సైడ్‌లు ఖచ్చితత్వంతో మెషిన్ చేయబడి ఉంటాయి, ఇది రైలును పైకి, క్రిందికి లేదా నిలువుగా అమర్చడానికి అనుమతిస్తుంది; ఇది స్ట్రక్చరల్ బీమ్ లేదా ఫ్రేమ్ కనెక్టర్‌గా కూడా ఉపయోగపడుతుంది. ఒకే ప్రొఫైల్ బహుళ డిజైన్ కాన్ఫిగరేషన్‌లను కవర్ చేస్తుంది, కస్టమ్ బ్రాకెట్‌ల అవసరాన్ని తగ్గిస్తుంది.

లాంగ్ స్ట్రోక్స్‌పై స్ట్రెయిట్‌నెస్:

ప్రతి రైలు వెలికితీసిన తర్వాత స్ట్రెయిట్ చేయబడుతుంది మరియు షిప్‌మెంట్‌కు ముందు వ్యక్తిగతంగా తనిఖీ చేయబడుతుంది, వంగకుండా నేరుగా ఉండేలా చేస్తుంది-దీర్ఘ పొడవులో కూడా. క్యారేజ్ కదలిక మొత్తం స్ట్రోక్‌లో స్థిరంగా ఉంటుంది, ఇరువైపులా బిగుతు లేదా వదులుగా ఉండకుండా చేస్తుంది.

హార్డ్-యానోడైజ్డ్ వర్కింగ్ సర్ఫేసెస్:

హార్డ్-యానోడైజ్డ్ లేయర్ ఉపరితల కాఠిన్యాన్ని పెంచుతుంది మరియు అధిక-ఫ్రీక్వెన్సీ స్లైడింగ్ సమయంలో కూడా ఉపరితల క్షీణతను నివారిస్తుంది. ఇది వర్క్‌షాప్ దుమ్ము మరియు తేమను నిరోధిస్తుంది, అయితే మాట్టే ముగింపు ధూళి పేరుకుపోకుండా నిరోధిస్తుంది-ఇది క్లీన్‌రూమ్‌లు మరియు ఖచ్చితమైన అసెంబ్లీ ప్రాంతాలకు అనువైనదిగా చేస్తుంది.

సాంకేతిక లక్షణాలు

అంశం	స్పెసిఫికేషన్
మెటీరియల్	అల్యూమినియం మిశ్రమం, హాట్-ఎక్స్‌ట్రూడెడ్
విభాగం రకం	సిమెట్రిక్ హెచ్-ప్రొఫైల్, డబుల్ వెబ్, హాలో కోర్
ఉపరితల చికిత్స	హార్డ్ యానోడైజింగ్, మాట్టే ముగింపు
పొడవు	ఒక్కో కస్టమర్ డ్రాయింగ్‌కు పొడవుగా కత్తిరించండి
నిటారుగా	రవాణాకు ముందు నిటారుగా మరియు తనిఖీ చేయబడింది
మ్యాచింగ్ ఎంపికలు	కట్-టు-లెంగ్త్, ఎండ్ చాంఫరింగ్, డ్రిల్లింగ్, ట్యాపింగ్, ప్రెసిషన్ మ్యాచింగ్
MOQ	1 × 20GP కంటైనర్; చిన్న ట్రయల్ ఆర్డర్‌లు చర్చించదగినవి
ప్రధాన సమయం	డిపాజిట్ స్వీకరించిన తర్వాత 7-15 పని దినాలు
వాణిజ్య నిబంధనలు	FOB / CFR / CIF

మీ సామగ్రి కోసం సరైన రైలును ఎంచుకోవడం

లోడ్ దిశతో ప్రారంభించండి:

లోడ్ నేరుగా H-రైలు పైన ఉంచబడి మరియు శక్తి స్థిరంగా నిలువుగా ఉంటే, సాధారణంగా ప్రామాణిక డబుల్-వెబ్ ప్రొఫైల్ సరిపోతుంది. అయితే, లోడ్ ఆఫ్-సెంటర్‌లో ఉంటే లేదా పరికరాలు తరచుగా ఎమర్జెన్సీ స్టాప్‌లకు గురైతే, ముందుగా మీ అప్లికేషన్ పరిస్థితులను మాతో చర్చించాలని మేము సిఫార్సు చేస్తున్నాము; ఈ దృశ్యాలలో ప్రొఫైల్ డిజైన్ యొక్క రేఖాగణిత ప్రయోజనాలు చాలా క్లిష్టమైనవి.

పొడవు రెండవ ప్రధాన అంశం:

పొడవైన స్ట్రోక్‌లు ఏదైనా రైలు వక్రతను పెంచుతాయి; అందువల్ల, కొన్ని మీటర్ల కంటే ఎక్కువ స్ట్రోక్‌ల కోసం, ప్రొఫైల్‌ను ఆన్-సైట్‌లో కత్తిరించడం కంటే ముందుగా స్ట్రెయిట్ చేయబడిన మరియు తనిఖీ చేయబడిన కట్-టు-లెంగ్త్ పట్టాలను ఆర్డర్ చేయమని మేము సిఫార్సు చేస్తున్నాము. వ్యత్యాసం మృదువైన, నిరంతర కదలిక మరియు సంభావ్య బైండింగ్ మధ్య-స్ట్రోక్‌లో ఉంటుంది.

ఆపరేటింగ్ పర్యావరణం మూడవ అంశం:

హార్డ్-యానోడైజ్డ్ ఉపరితలాలు మురికి వర్క్‌షాప్‌లు మరియు తేమతో కూడిన సౌకర్యాలకు అనుకూలంగా ఉంటాయి. H-రైల్ వాష్-డౌన్ విధానాలు లేదా కటింగ్ ఫ్లూయిడ్‌లకు గురైతే, దయచేసి నిర్దిష్ట మీడియా గురించి మాకు తెలియజేయండి, తద్వారా ఆర్డర్ ఇవ్వడానికి ముందు మేము ఉపరితల అనుకూలతను ధృవీకరించవచ్చు.

తయారీ మరియు నాణ్యత నియంత్రణ

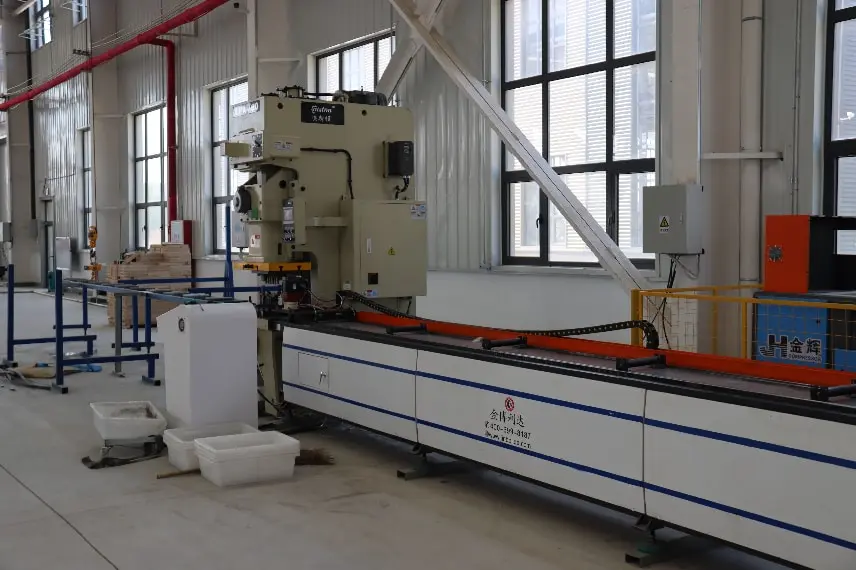

H-రైలు మా స్వంత సౌకర్యంతో తయారు చేయబడింది; ఎక్స్‌ట్రాషన్, మ్యాచింగ్ మరియు యానోడైజింగ్ అన్నీ ఇంట్లోనే నిర్వహించబడతాయి. మా ఉత్పత్తి సౌకర్యం ఎనిమిది C-ఛానల్ ఫార్మింగ్ లైన్‌లు, రెండు "Ji"-ప్రొఫైల్ (టోపీ-ప్రొఫైల్) స్టీల్ ఫార్మింగ్ లైన్‌లు, రెండు హై-పవర్ ఫైబర్ లేజర్ కట్టింగ్ మెషీన్‌లు మరియు నాలుగు CNC పంచింగ్ లైన్‌లను నిర్వహిస్తుంది. మా యాజమాన్య పరికరాలు "అల్యూమినియం ప్రొఫైల్ పంచింగ్ మెషిన్" (ZL 2023 2 2784865.9) పేటెంట్ పొందిన యుటిలిటీ మోడల్‌ను కలిగి ఉన్నాయి. ప్లాంట్ వార్షిక ప్రొఫైల్ ఉత్పత్తి సామర్థ్యం సుమారు 200,000 టన్నులు.

మేము 30 దేశాలకు ఎగుమతి చేస్తాము మరియు ప్రాజెక్ట్ కాంట్రాక్టర్లు మరియు పరికరాల తయారీదారుల కోసం దీర్ఘకాలిక సరఫరా కార్యక్రమాలకు మద్దతు ఇస్తాము; ఎగుమతి డాక్యుమెంటేషన్ మరియు థర్డ్-పార్టీ ఇన్స్పెక్షన్ ఏర్పాట్లను ఒక్కొక్కటిగా చర్చించవచ్చు.

తరచుగా అడిగే ప్రశ్నలు

Q1: మీరు తయారీదారునా లేదా వ్యాపార సంస్థనా?

జ: మేము తయారీదారులం. మా H-రైల్స్ యొక్క ఎక్స్‌ట్రాషన్, స్ట్రెయిటెనింగ్, మ్యాచింగ్ మరియు హార్డ్-యానోడైజింగ్ అన్నీ చైనాలోని టియాంజిన్‌లోని మా స్వంత ఉత్పత్తి స్థావరంలో పూర్తయ్యాయి. మా ఫ్యాక్టరీ రికార్డులు మరియు ధృవపత్రాలను సమీక్షించడానికి మీకు స్వాగతం.

Q2: కనీస ఆర్డర్ పరిమాణం (MOQ) ఎంత?

A: ప్రామాణిక MOQ ఒక 20GP కంటైనర్. మేము ప్రారంభ ట్రయల్ ఆర్డర్‌లు లేదా నమూనా బ్యాచ్‌ల కోసం చిన్న పరిమాణాలను అంగీకరించవచ్చు-దయచేసి అవసరమైన క్రాస్-సెక్షన్ స్పెసిఫికేషన్‌లు మరియు మొత్తం పొడవును మాకు తెలియజేయండి మరియు మేము తదనుగుణంగా కోట్‌ను అందిస్తాము.

Q3: మీరు మా డ్రాయింగ్‌ల ప్రకారం ఉత్పత్తులను ప్రాసెస్ చేయగలరా?

జ: అవును. ఫిక్స్‌డ్-లెంగ్త్ కట్టింగ్, ఎండ్ చాంఫరింగ్, డ్రిల్లింగ్, ట్యాపింగ్ మరియు ఇతర ఫినిషింగ్ ప్రాసెస్‌లు అన్నీ ఇంట్లోనే నిర్వహించబడతాయి. డెలివరీ అయిన తర్వాత పట్టాలు ఇన్‌స్టాలేషన్ కోసం సిద్ధంగా ఉన్నాయి, మీ సౌకర్యం వద్ద తదుపరి ప్రాసెసింగ్ అవసరం లేదు.

Q4: మీ పట్టాలు ఏ గాలి మరియు మంచు భారాలను తట్టుకోగలవు?

A: మా H-రైల్‌లు కఠినమైన గాలి మరియు మంచు లోడ్ అనుకరణ పరీక్షకు లోనయ్యాయి. మేము స్థానిక వాతావరణ పారామితుల ఆధారంగా లోడ్ గణనలను నిర్వహించగలము మరియు EN 1991 మరియు ASCE 7 వంటి అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా తగిన H-రైల్ నమూనాను సిఫార్సు చేయవచ్చు.

Q5: బల్క్ ఆర్డర్‌ల కోసం మీరు నాణ్యమైన అనుగుణ్యతను ఎలా నిర్ధారిస్తారు?

A: ప్రతి బ్యాచ్ ప్యాకేజింగ్‌కు ముందు సరళత, నిర్మాణ సమగ్రత మరియు ఉపరితల నాణ్యత కోసం తనిఖీలకు లోనవుతుంది; అదే అంగీకార ప్రమాణాలు ప్రారంభ నమూనా నుండి తుది కంటైనర్ వరకు వర్తించబడతాయి.

Q6: మీ H-రైల్‌లు మార్కెట్‌లోని ప్రధాన స్రవంతి PV క్లాంప్‌లకు అనుకూలంగా ఉన్నాయా?

స్టాండర్డ్ హెచ్-రైల్ ప్రొఫైల్ మార్కెట్‌లో లభించే చాలా వరకు మిడ్-క్లాంప్‌లు, ఎండ్-క్లాంప్‌లు మరియు స్టెయిన్‌లెస్ స్టీల్ ఫాస్టెనర్‌లకు అనుకూలంగా ఉంటుంది. సరిపోలే క్లాంప్‌ల కోసం మీకు నిర్దిష్ట అవసరాలు ఉంటే, మేము కొత్త అచ్చులను సృష్టించడం ద్వారా అనుకూల ప్రొఫైల్‌లను కూడా తయారు చేయవచ్చు.
