గైడ్ పట్టాలు కాంతివిపీడన (PV) మౌంటు వ్యవస్థల యొక్క ప్రధాన లోడ్-బేరింగ్ భాగాలు, ప్రధానంగా సౌర PV మాడ్యూళ్లను భద్రపరచడానికి మరియు అమర్చడానికి ఉపయోగిస్తారు; అవి సాధారణంగా బిగింపులు మరియు బోల్ట్‌ల వంటి ఫాస్టెనర్‌లతో కలిపి ఉపయోగించబడతాయి. మా సమగ్ర రైలు ఉత్పత్తి శ్రేణి రెండు ప్రధాన మెటీరియల్ రకాలను కలిగి ఉంది-ఉక్కు (హాట్-డిప్ గాల్వనైజ్డ్ మరియు జింక్-అల్యూమినియం-మెగ్నీషియం మిశ్రమం) మరియు అల్యూమినియం మిశ్రమం-మరియు H-రైల్స్, అన్-రిబ్డ్ పట్టాలు మరియు అనుకూల-ఆకారపు పట్టాలతో సహా వివిధ క్రాస్-సెక్షనల్ ప్రొఫైల్‌లను కలిగి ఉంటుంది. ఈ పట్టాలు PV మాడ్యూల్స్ యొక్క భారాన్ని భరిస్తాయి మరియు మౌంటు పోస్ట్‌లు లేదా రూఫ్ బేస్‌లకు బలగాలను బదిలీ చేస్తాయి. అవి కలర్ స్టీల్ టైల్ రూఫ్‌లు మరియు ఫ్లాట్ కాంక్రీట్ రూఫ్‌లపై పంపిణీ చేయబడిన PV ఇన్‌స్టాలేషన్‌లకు, అలాగే PV కార్పోర్ట్‌లు మరియు కొన్ని గ్రౌండ్-మౌంటెడ్ PV పవర్ ప్లాంట్‌లకు అనుకూలంగా ఉంటాయి.
అల్యూమినియం మిశ్రమం, Zn-Al-Mg మిశ్రమం మరియు హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్ వంటి వివిధ పదార్థాలలో గైడ్ పట్టాలు అందుబాటులో ఉన్నాయి-లోతట్టు మరియు తీరప్రాంత స్థానాలు, అధిక లవణీయత వాతావరణాలు, పైకప్పు లోడ్ పరిమితులు ఉన్న సైట్‌లు మరియు పెద్ద-స్పాన్ పవర్ ప్లాంట్‌లతో సహా విభిన్న ప్రాజెక్ట్ పరిస్థితులకు అనుగుణంగా.

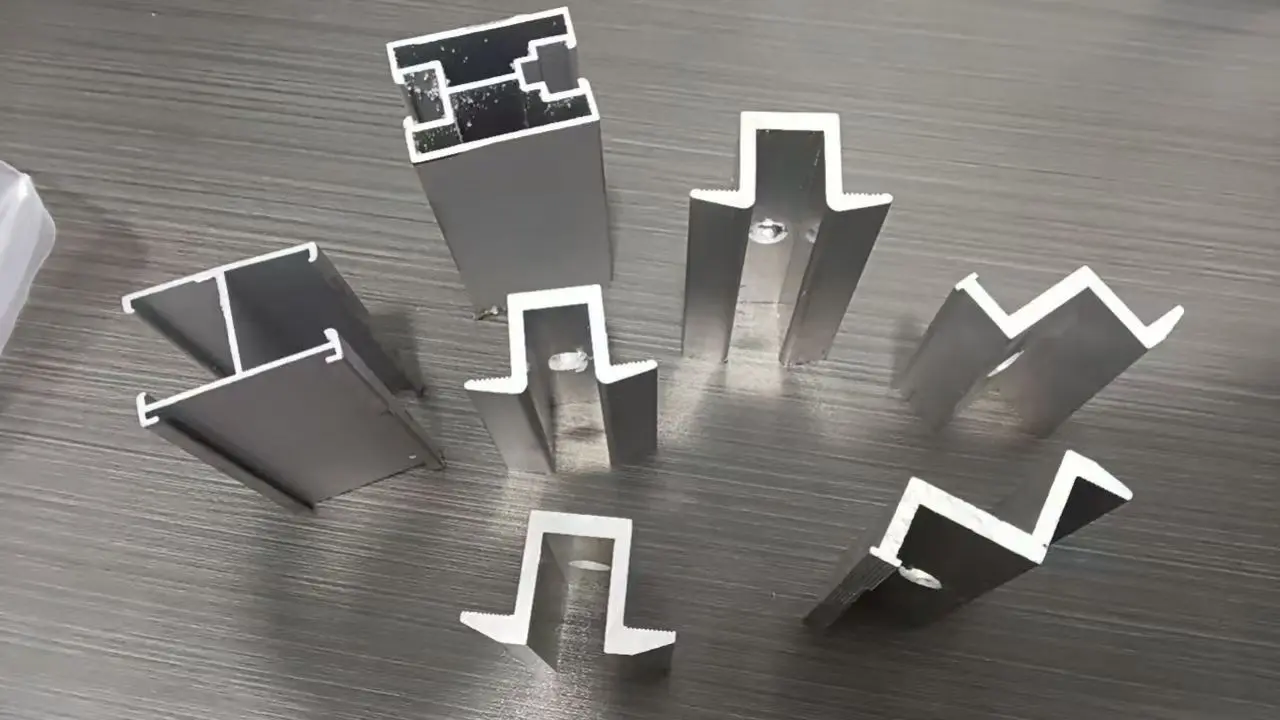

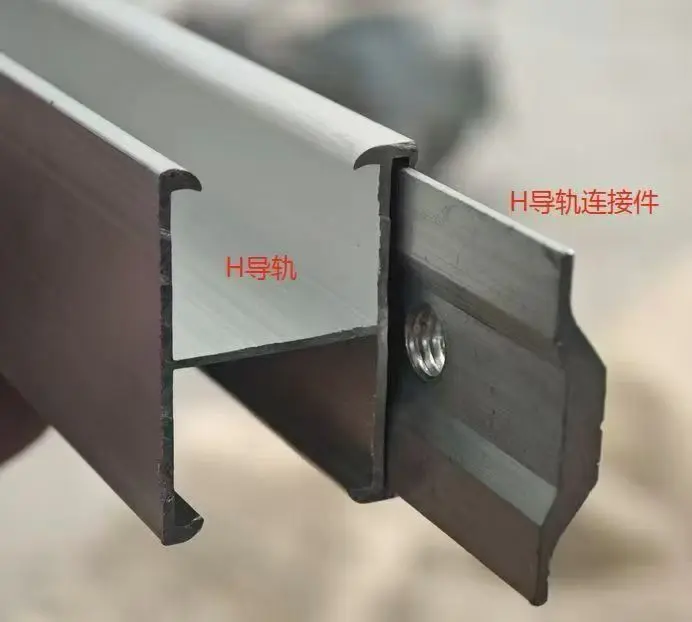

ప్రామాణిక C, H మరియు U- ఆకారపు ప్రొఫైల్‌లు, తేలికైన అన్-రిబ్డ్ ప్రొఫైల్‌లు మరియు కస్టమ్ నాన్-స్టాండర్డ్ ఆకృతులను కలిగి ఉంటుంది, ఇది సంప్రదాయ ప్రాజెక్ట్‌లు మరియు ప్రత్యేకమైన రెట్రోఫిట్ అప్లికేషన్‌లకు అనుకూలతను నిర్ధారిస్తుంది.
స్థిర-పొడవు కట్టింగ్, CNC పంచింగ్ మరియు అనుకూల ప్రొఫైల్ మ్యాచింగ్‌కు మద్దతు ఇస్తుంది. మేము స్టాండర్డ్ ఆఫ్-ది-షెల్ఫ్ ఉత్పత్తులకు మాత్రమే పరిమితం కాదు మరియు నిర్దిష్ట ప్రాజెక్ట్ డ్రాయింగ్ అవసరాలకు అనుగుణంగా భాగాలను తయారు చేయగలము.
గైడ్ పట్టాలు, బిగింపులు (మిడ్/ఎండ్ క్లాంప్‌లు), స్టెయిన్‌లెస్ స్టీల్ ఫాస్టెనర్‌లు మరియు గ్రౌండింగ్ భాగాలు ఇంట్లోనే తయారు చేయబడతాయి. ఇది ప్రొఫైల్‌లు మరియు ఉపకరణాల మధ్య అధిక స్థాయి అనుకూలతను నిర్ధారిస్తుంది, ఆన్-సైట్ అసెంబ్లీ లోపాలను తగ్గిస్తుంది.
వేగవంతమైన డెలివరీ కోసం ప్రామాణిక లక్షణాలు నిల్వ చేయబడతాయి; మా కర్మాగారం వార్షిక సామర్థ్యం 200,000 టన్నులు, GW-స్థాయి పవర్ ప్లాంట్ల కోసం భారీ సరఫరాను నిర్వహించగల సామర్థ్యం కలిగి ఉంది.
అల్యూమినియం మరియు ఉక్కు కర్మాగారాల నుండి విడిగా మూలాధారం చేయవలసిన అవసరాన్ని తొలగిస్తుంది. మేము పూర్తి స్థాయి పట్టాలు మరియు సరిపోలే ఉపకరణాలను అందిస్తాము, మొత్తం సేకరణ ప్రక్రియను క్రమబద్ధీకరిస్తాము.
| పారామీటర్ అంశం | సాంకేతిక వివరణ |
| ఐచ్ఛిక బేస్ మెటీరియల్స్ | 6063-T5 అల్యూమినియం మిశ్రమం / S350GD Zn-Al-Mg స్టీల్ స్ట్రిప్ / Q355 హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్ |
| ఉపరితల చికిత్స | యానోడైజింగ్ / Zn-Al-Mg కోటింగ్ / హాట్-డిప్ గాల్వనైజింగ్ |
| ప్రధాన విభాగాల రకాలు | హెచ్-టైప్, సి-టైప్, యు-టైప్, లైట్ వెయిట్ అన్‌రీన్‌ఫోర్స్డ్, కస్టమ్ ప్రత్యేక-ఆకారపు విభాగాలు |
| ప్రొఫైల్ గోడ మందం | అల్యూమినియం మిశ్రమం: 1.2-2.0mm; ఉక్కు: 1.0-1.5mm (అనుకూలీకరించదగినది) |
| ప్రామాణిక డెలివరీ పొడవు | 4మీ, 6మీ; అందుబాటులో ఉన్న ఏ పొడవుకైనా అనుకూల కటింగ్ |
| అనుకూల మాడ్యూల్స్ | పూర్తి స్థాయి మోనోక్రిస్టలైన్, PERC, TOPCon PV మాడ్యూల్స్ |
| సహాయక ఉపకరణాలు | మిడ్ క్లాంప్‌లు, ఎండ్ క్లాంప్‌లు, స్టెయిన్‌లెస్ స్టీల్ ఫాస్టెనర్‌లు, గ్రౌండింగ్ భాగాలు |
| అప్లికేషన్ దృశ్యాలు | కలర్ స్టీల్ టైల్ రూఫ్‌లు, కాంక్రీట్ రూఫ్‌టాప్‌లు, గ్రౌండ్-మౌంటెడ్ పవర్ స్టేషన్‌లు, PV కార్పోర్ట్‌లు, పునర్నిర్మించిన ప్రత్యేక ఆకారపు PV ప్రాజెక్ట్‌లు |
| వర్తించే ప్రమాణాలు | GB చైనీస్ స్టాండర్డ్, EN యూరోపియన్ స్టాండర్డ్; మెటీరియల్ సర్టిఫికెట్లు అందుబాటులో ఉన్నాయి |
రీసైకిల్ చేయబడిన లేదా అపరిశుభ్రమైన పదార్థాలు ఉపయోగించబడకుండా చూసేందుకు ప్రతి బ్యాచ్ గైడ్ పట్టాల కోసం మెటీరియల్ గ్రేడ్‌లు ధృవీకరించబడతాయి;
డైమెన్షనల్ టాలరెన్స్ చెక్‌లు మరియు యానోడైజ్డ్ పూత మందంపై స్పాట్ చెక్‌లు ఉపరితల చికిత్స ప్రమాణాలకు అనుగుణంగా ఉన్నాయని నిర్ధారిస్తుంది;
3. ప్రొఫైల్‌ల కోసం మెకానికల్ ఆస్తి నివేదికలు అభ్యర్థనపై అందుబాటులో ఉంటాయి;
4. విదేశీ ప్రాజెక్ట్ బిడ్డింగ్ మరియు కస్టమ్స్ డిక్లరేషన్‌ల అవసరాలకు అనుగుణంగా మూడవ పక్షం పరీక్ష నివేదికలు (ఉదా., TUV, SGS) అందించబడతాయి.
ప్రాజెక్ట్-నిర్దిష్ట గాలి మరియు మంచు లోడ్లు, పైకప్పు పరిస్థితులు మరియు స్థానిక వాతావరణం ఆధారంగా గైడ్ పట్టాల మోడల్ ఎంపికలో మేము సహాయం చేస్తాము; మెటీరియల్, క్రాస్-సెక్షన్ మరియు ఉపరితల ముగింపు యొక్క ధృవీకరణ కోసం భౌతిక నమూనాలను పంపవచ్చు; మేము ఉత్పత్తి లక్షణాలు మరియు పరీక్ష నివేదికలతో సహా ప్రాజెక్ట్ బిడ్డింగ్ డాక్యుమెంటేషన్‌ను అందిస్తాము; విదేశీ క్లయింట్‌ల కోసం, మేము స్థానిక ప్రమాణాలకు అనుగుణంగా సిఫార్సులను అందిస్తాము.
అనుకూల ఆర్డర్‌ల కోసం, ఉత్పత్తి ప్రారంభమయ్యే ముందు క్లయింట్ సైన్-ఆఫ్ కోసం మేము ప్రాసెసింగ్ డ్రాయింగ్‌లను రూపొందిస్తాము; ఉత్పత్తి సమయంలో, మేము ముడి పదార్థాల తనిఖీ, ప్రొఫైల్ ప్రాసెసింగ్ మరియు తుది ఉత్పత్తి స్పాట్ తనిఖీల యొక్క ఫోటోలు లేదా వీడియోలను అందిస్తాము, తద్వారా క్లయింట్లు పురోగతిని ట్రాక్ చేయవచ్చు; షిప్‌మెంట్‌లలో పూర్తి ప్యాకింగ్ జాబితా మరియు మెటీరియల్ సర్టిఫికేషన్ ఉంటాయి; మేము రవాణా సమయంలో నష్టాన్ని నివారించడానికి రెయిన్ ప్రూఫ్ స్ట్రెచ్ ర్యాపింగ్‌తో సహా వివిధ ప్యాకేజింగ్ ఎంపికలను అందిస్తాము; దేశీయ ఆర్డర్‌ల కోసం, మేము ప్రాజెక్ట్ సైట్‌కు నేరుగా ట్రక్ డెలివరీని ఏర్పాటు చేస్తాము; ఎగుమతి ఆర్డర్‌ల కోసం, మేము పూర్తి కస్టమ్స్ డాక్యుమెంటేషన్‌తో సహాయం చేస్తాము మరియు వివిధ వాణిజ్య నిబంధనలకు మద్దతు ఇస్తాము (ఉదా., FOB).
రవాణా సమయంలో నష్టం (డెంట్లు లేదా వైకల్యం వంటివి) సంభవించినట్లయితే, ధృవీకరణ ఫోటోలు అందిన తర్వాత మేము త్వరగా పరిస్థితిని అంచనా వేస్తాము మరియు భాగాలను భర్తీ చేయడానికి లేదా పరస్పరం అంగీకరించిన పరిష్కారాన్ని ఏర్పాటు చేస్తాము; మేము రేఖాచిత్రాలు మరియు కీ ఇన్‌స్టాలేషన్ చిట్కాలతో సహా సమగ్ర ఇన్‌స్టాలేషన్ మార్గదర్శకాలను అందిస్తాము; ఇన్‌స్టాలేషన్ సమయంలో ఎదురయ్యే ఏవైనా సమస్యలను పరిష్కరించడానికి మా సాంకేతిక బృందం రిమోట్ మద్దతును అందిస్తుంది.

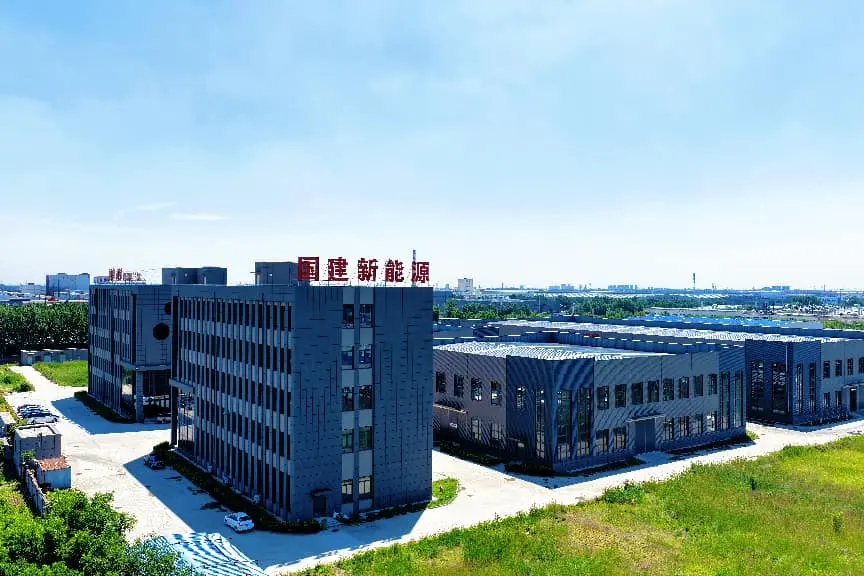

మా ఫ్యాక్టరీ టియాంజిన్ నౌకాశ్రయానికి సమీపంలోని జింగ్హై, టియాంజిన్‌లోని డకియుజువాంగ్ ఇండస్ట్రియల్ బేస్‌లో ఉంది; ఇది దేశీయ ప్రాజెక్ట్ సైట్‌లకు నేరుగా ట్రక్ డెలివరీని మరియు ఎగుమతి ఆర్డర్‌ల కోసం అనుకూలమైన కస్టమ్స్ క్లియరెన్స్ మరియు షిప్పింగ్‌ను అనుమతిస్తుంది. మేము అల్యూమినియం ఎక్స్‌ట్రూషన్ ప్లాంట్‌లతో దీర్ఘకాలిక, స్థిరమైన భాగస్వామ్యాలను నిర్వహిస్తాము, ముడి పదార్థాల విశ్వసనీయ సరఫరాను నిర్ధారిస్తాము మరియు మెటీరియల్ గ్రేడ్‌లు ఎప్పటికీ ప్రత్యామ్నాయం కాదని హామీ ఇస్తున్నాము. మేము మొత్తం ప్రక్రియ అంతటా సమగ్ర నాణ్యత నియంత్రణను అమలు చేస్తాము, ముడిసరుకు తీసుకోవడం నుండి పూర్తి చేసిన వస్తువులను పంపడం వరకు బహుళ తనిఖీలను నిర్వహిస్తాము. మేము ఏకకాలంలో ఉక్కు పట్టాలు (H-పట్టాలు, ప్రత్యేక-ప్రొఫైల్ పట్టాలు మరియు ribless పట్టాలు) తయారు చేస్తాము, వినియోగదారులను ఒక స్టాప్ షాప్‌లో స్టీల్ మౌంటు ఉపకరణాలు మరియు అల్యూమినియం అల్లాయ్ పట్టాలను పొందేందుకు అనుమతిస్తుంది; ఇది బహుళ సరఫరాదారుల నిర్వహణకు సంబంధించిన కమ్యూనికేషన్ ఖర్చులను తగ్గిస్తుంది మరియు మేము అన్ని పరిమాణాల ఆర్డర్‌లను నిర్వహిస్తాము.
A: క్రాస్-సెక్షనల్ స్లాట్‌లు సరిపోలితే ఉపకరణాలు పరస్పరం మార్చుకోగలవు; అయినప్పటికీ, ఉక్కు మరియు అల్యూమినియం మధ్య ప్రత్యక్ష సంబంధం ఎలక్ట్రోకెమికల్ తుప్పుకు కారణమవుతుంది, కాబట్టి పదార్థాలను మిక్సింగ్ చేసేటప్పుడు ఇన్సులేటింగ్ రబ్బరు పట్టీలను తప్పనిసరిగా అమర్చాలి.
A: ప్రొఫైళ్ళు ప్రొటెక్టివ్ ఫిల్మ్‌తో కప్పబడి ఉంటాయి. మొత్తం బ్యాచ్ రెయిన్‌ప్రూఫ్ స్ట్రెచ్ ఫిల్మ్‌తో చుట్టబడి హార్డ్ పేపర్ ఎడ్జ్ ప్రొటెక్టర్‌లతో భద్రపరచబడింది; రవాణా సమయంలో గీతలు ఏర్పడే ప్రమాదాన్ని తగ్గించడానికి పొడవైన ప్రొఫైల్‌లు చెక్క ఫ్రేమ్‌లతో బలోపేతం చేయబడతాయి.
జ: లేదు, అది మారుతూ ఉంటుంది. జింక్-అల్యూమినియం-మెగ్నీషియం మరియు హాట్-డిప్ గాల్వనైజ్డ్ స్టీల్ పట్టాలు 25-సంవత్సరాల యాంటీ-కారోషన్ వారంటీతో వస్తాయి, అయితే యానోడైజ్డ్ అల్యూమినియం అల్లాయ్ పట్టాలు 20-సంవత్సరాల యాంటీ-కొరోషన్ వారంటీని కలిగి ఉంటాయి; దయచేసి ఆర్డర్ చేసే ముందు నిర్దిష్ట వారంటీ నిబంధనలను నిర్ధారించండి.
A: గైడ్ పట్టాలను నిర్దిష్ట క్రాస్-సెక్షన్‌లతో అనుకూలీకరించవచ్చు, ఎక్స్‌ట్రాషన్ అచ్చు సృష్టి కోసం కనీస ఆర్డర్ పరిమాణాలకు (MOQ) లోబడి ఉంటుంది; అయినప్పటికీ, పొడవు సర్దుబాట్లు లేదా పంచింగ్ వంటి సాధారణ మార్పులకు కొత్త అచ్చులు అవసరం లేదు మరియు తక్కువ MOQ అవసరాలు ఉంటాయి.
A: అనుకూల క్లాంప్‌లతో జత చేయబడిన ప్రామాణిక స్లాట్డ్ ప్రొఫైల్‌లు జారిపోవు; మీరు కాంపోనెంట్ మందాన్ని అందించాలి కాబట్టి మేము సరైన బిగింపుతో సరిపోలవచ్చు. వివిధ బ్రాండ్ల నుండి ఉపకరణాలను కలపడం సిఫారసు చేయబడలేదు.
A: పొడి, బాగా వెంటిలేషన్ ఉన్న ప్రదేశంలో వాటిని నిల్వ చేయండి మరియు వర్షం లేదా నిలబడి ఉన్న నీటికి గురికాకుండా ఉండండి. ప్రొఫైల్‌లు భూమి నుండి ఎలివేట్ చేయబడాలి-వాటిని నేరుగా ధూళి లేదా బురదపై పేర్చవద్దు-మరియు రక్షిత ఫిల్మ్‌ను ముందుగానే తొలగించకూడదు.
