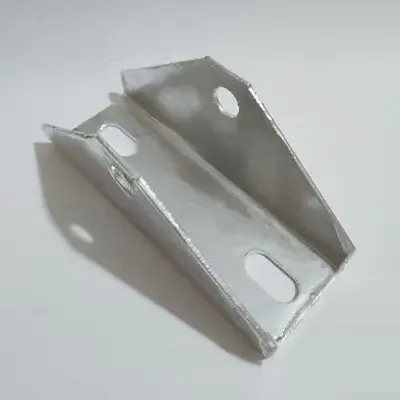

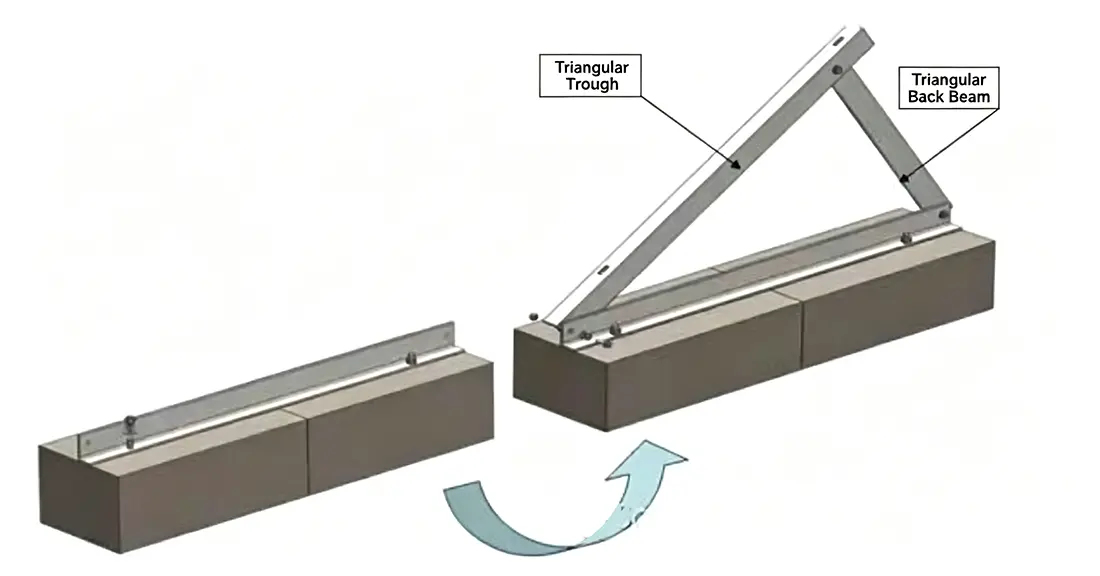

త్రిభుజాకార మద్దతు లేదా త్రిభుజాకార ఉపబలాలు అని కూడా పిలుస్తారు, గుయోజియన్ ఫ్యాక్టరీచే చైనా ట్రయాంగిల్ బ్రాకెట్ కనెక్టర్ ఫోటోవోల్టాయిక్ (PV) మౌంటు సిస్టమ్‌లకు అవసరమైన నిర్మాణ హార్డ్‌వేర్ భాగాలు. త్రిభుజం యొక్క యాంత్రిక స్థిరత్వాన్ని పెంచడం ద్వారా, అవి ప్రధాన నిలువు స్తంభాలు, వికర్ణ జంట కలుపులు మరియు క్షితిజ సమాంతర పర్లిన్‌లను కలుపుతూ త్రిభుజాకార మద్దతు ఫ్రేమ్‌వర్క్‌ను ఏర్పరుస్తాయి, గాలి లోడ్లు, మంచు లోడ్లు మరియు PV మాడ్యూల్‌ల బరువు వల్ల కలిగే ఒత్తిడిని సమర్థవంతంగా పంపిణీ చేస్తాయి. సింగిల్-పాయింట్ కనెక్షన్‌లపై ఆధారపడిన ప్రామాణిక మౌంటు వ్యవస్థలు కాలక్రమేణా ఆరుబయట బలమైన గాలులకు గురైనప్పుడు మొత్తం ఊగడం, వెల్డ్ క్రాకింగ్ మరియు పర్లిన్ కుంగిపోయే అవకాశం ఉంది; త్రిభుజాకార కనెక్టర్‌లను ఇన్‌స్టాల్ చేయడం వల్ల మొత్తం మౌంటు నిర్మాణం యొక్క దృఢత్వాన్ని గణనీయంగా పెంచుతుంది, వాటిని పెద్ద-స్థాయి గ్రౌండ్-మౌంటెడ్ PV ప్లాంట్లు, సంక్లిష్టమైన పర్వత భూభాగాలపై సంస్థాపనలు మరియు తీర ప్రాంతాల్లోని ప్రాజెక్టులు అధిక గాలి భారాలకు లోబడి ఉంటాయి.
✅ వన్-స్టాప్ ఫ్యాక్టరీ సప్లై: త్రిభుజాకార కనెక్టర్‌లు, C/Z/U-ఆకారపు స్టీల్ ప్రొఫైల్‌లు, PV క్లాంప్‌లు మరియు పర్లిన్ కనెక్టర్‌లు అన్నీ ఏకరీతి యాంటీ తుప్పు చికిత్సతో ఇంట్లోనే తయారు చేయబడతాయి. మొత్తం మౌంటు సిస్టమ్ ఏకీకృత 25-సంవత్సరాల వారంటీతో వస్తుంది, మల్టీ-వెండర్ సోర్సింగ్ అవసరాన్ని తొలగిస్తుంది మరియు అననుకూలమైన స్పెసిఫికేషన్‌లు లేదా అస్థిరమైన యాంటీ తుప్పు జీవితకాలం వంటి సమస్యలను నివారిస్తుంది.
✅ అన్ని పర్యావరణాల కోసం ద్వంద్వ వ్యతిరేక తుప్పు సాంకేతికతలు: హాట్-డిప్ గాల్వనైజ్డ్ పూత మందం ≥65μm; జింక్-అల్యూమినియం-మెగ్నీషియం పూత కట్ అంచుల వద్ద స్వీయ-స్వస్థత లక్షణాలను కలిగి ఉంటుంది మరియు 1,000-గంటల న్యూట్రల్ సాల్ట్ స్ప్రే పరీక్షలలో ఉత్తీర్ణత సాధిస్తుంది, తీర ప్రాంత సెలైన్-క్షార ప్రాంతాలు, మత్స్య-సోలార్ హైబ్రిడ్ ప్రాజెక్టులు మరియు అధిక తేమతో కూడిన పర్వత ప్రాంతాలలో దీర్ఘకాలిక మన్నికను నిర్ధారిస్తుంది.
✅ చిక్కగా, అధిక-బలంతో కూడిన త్రిభుజాకార నిర్మాణం: ప్రధాన భాగాలు 2.0–3.0mm Q355B స్టీల్ యొక్క ఒక ముక్క నుండి స్టాంప్ చేయబడతాయి. స్థిరమైన త్రిభుజాకార మెకానికల్ డిజైన్ 60m/s గాలులు మరియు 1000N/m² మంచు భారాలను తట్టుకుంటుంది, కాలక్రమేణా వంగడం లేదా రూపాంతరం చెందకుండా అధిక భారాన్ని మోసే సామర్థ్యాన్ని అందిస్తుంది.
✅ నమ్మదగిన లార్జ్-స్కేల్ ప్రొడక్షన్ కెపాసిటీ: 6,600m² స్టాండర్డ్ వర్క్‌షాప్ 20 పూర్తిగా ఆటోమేటెడ్ CNC పంచింగ్ మెషీన్‌లను కలిగి ఉంటుంది; 42,000 టన్నుల PV ప్రొఫైల్‌ల వార్షిక ఉత్పత్తి. ప్రామాణిక లక్షణాలు స్టాక్‌లో ఉంచబడ్డాయి; 10,000+ యూనిట్ల బల్క్ ఆర్డర్‌లు 10–15 రోజుల్లో డెలివరీ చేయబడతాయి, అత్యవసర ఆర్డర్‌ల కోసం ప్రాధాన్యతా షెడ్యూల్ అందుబాటులో ఉంటుంది.
✅ ధృవీకరించబడిన నాణ్యత మరియు వర్తింపు: ISO9001 (నాణ్యత), ISO14001 (పర్యావరణ), మరియు ISO45001 (వృత్తిపరమైన ఆరోగ్యం) ధృవపత్రాలను కలిగి ఉంది. ప్రతి బ్యాచ్‌లో అసలు ఫ్యాక్టరీ నాణ్యత తనిఖీ నివేదిక ఉంటుంది, పెద్ద-స్థాయి PV పవర్ ప్లాంట్ టెండర్ల కోసం అర్హత అవసరాలను తీర్చడం.
|
పరామితి |
స్టాండర్డ్ స్పెసిఫికేషన్ |
అనుకూలీకరించదగిన ఎంపికలు
|
|
ఉత్పత్తి పేరు |
త్రిభుజాకార కనెక్టర్ |
అనుకూల కొలతలు; కార్పొరేట్ లోగో చెక్కడం
|
|
ప్రధాన పదార్థం |
Q355B హై-స్ట్రెంగ్త్ స్టీల్ ప్లేట్ |
Q235 కార్బన్ స్టీల్ (ఐచ్ఛికం) |
|
ప్లేట్ మందం |
2.0mm / 2.5mm / 3.0mm / 4.0mm |
చిక్కగా, గాలి-నిరోధక రీన్ఫోర్స్డ్ వెర్షన్ |
|
ఉపరితల చికిత్స |
హాట్-డిప్ గాల్వనైజింగ్; జింక్-అల్యూమినియం-మెగ్నీషియం పూత |
బ్లాక్ పౌడర్ కోటింగ్ (యాంటీ తుప్పు) |
|
హోల్ స్పెసిఫికేషన్స్ |
బహుళ కోణాలలో సమాన దూరపు రంధ్రాలు |
సర్దుబాటు రంధ్రం అంతరం; రంధ్రాల వేరియబుల్ సంఖ్య |
|
లోడ్ కెపాసిటీ |
గాలి ఒత్తిడి నిరోధకత ≤ 60m/s; మంచు భారం ≤ 1000N/m² |
అధిక-ఎత్తు మరియు బలమైన గాలి తీర ప్రాంతాల కోసం అనుకూలీకరించిన మందమైన వెర్షన్ |
జ: మేము పూర్తి అనుకూలీకరణకు మద్దతిస్తాము. మేము మీ ప్రస్తుత C/Z-సెక్షన్ స్టీల్ మౌంట్‌ల ఆధారంగా ప్లేట్ మందం, రంధ్ర అంతరం మరియు అపర్చరు కోణాలను సర్దుబాటు చేయవచ్చు; మౌంటు డ్రాయింగ్‌లను అందించండి మరియు మేము అచ్చు సృష్టి మరియు ఉత్పత్తిని కొనసాగించవచ్చు.
A: స్టాండర్డ్-స్పెసిఫికేషన్ శాంపిల్స్ యొక్క చిన్న పరిమాణాలు ఉచితంగా అందించబడతాయి; షిప్పింగ్ ఖర్చులు మాత్రమే వర్తిస్తాయి. బల్క్ ప్రాజెక్ట్ ఆర్డర్‌ను తర్వాత ఉంచినట్లయితే, నమూనా షిప్పింగ్ ఖర్చు పూర్తిగా ఆర్డర్ మొత్తం నుండి తీసివేయబడుతుంది.
A: మేము జింక్-అల్యూమినియం-మెగ్నీషియం ఉపరితల ముగింపుని సిఫార్సు చేస్తున్నాము; కత్తిరించిన అంచులు స్వీయ-స్వస్థత వ్యతిరేక తుప్పు లక్షణాలను కలిగి ఉంటాయి, ఇవి అత్యంత తినివేయు తీర ప్రాంతాలు, చేపల చెరువులు మరియు సెలైన్-క్షార నేల పరిసరాలకు అనుకూలంగా ఉంటాయి. యాక్సెసరీలు 10-సంవత్సరాల వారంటీతో వస్తాయి మరియు పూర్తి PV సిస్టమ్‌కు 25-సంవత్సరాల సేవా జీవిత గ్యారెంటీ ఉంది.
1. ఉచిత సాంకేతిక డ్రాయింగ్ మద్దతు: మొత్తం PV మౌంటు లేఅవుట్ మరియు త్రిభుజాకార మద్దతు కోసం నిర్మాణాత్మక లోడ్ లెక్కల కోసం డ్రాయింగ్‌లను అందించడం.
2. థర్డ్-పార్టీ టెస్టింగ్ సర్వీసెస్: మెకానికల్ మరియు యాంటీ తుప్పు సాల్ట్ స్ప్రే టెస్టింగ్ కోసం శాంపిల్స్‌ని మీ లేబొరేటరీకి పంపవచ్చు.
3. పూర్తి టెండర్ అర్హత డాక్యుమెంటేషన్: "త్రీ-సిస్టమ్" సర్టిఫికేట్‌లు, AAA-రేటెడ్ క్రెడిట్ ఎంటర్‌ప్రైజ్ సర్టిఫికేట్ మరియు షిప్‌మెంట్‌తో సహా ఫ్యాక్టరీ నాణ్యత తనిఖీ నివేదికలు.
4. జీవితకాలం తర్వాత అమ్మకాల మద్దతు: ప్రాజెక్ట్ కమీషన్ తర్వాత రెగ్యులర్ ఫాలో-అప్‌లు; మానవ-ప్రేరిత నాణ్యత లేని సమస్యల సందర్భంలో ఉపకరణాలను ఉచితంగా భర్తీ చేయడం లేదా తిరిగి ఇవ్వడం.
