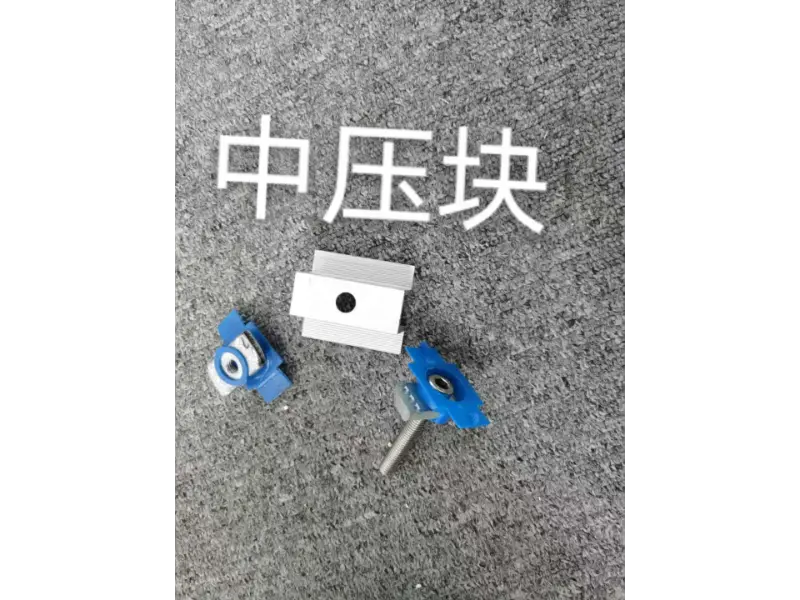

అల్యూమినియం అల్లాయ్ ఇంటర్మీడియట్ క్లాంప్ (ఫోటోవోల్టాయిక్ మిడ్-క్లాంప్) అనేది ఫోటోవోల్టాయిక్ (PV) మాడ్యూళ్లను భద్రపరచడానికి రూపొందించబడిన ఒక ప్రత్యేక భాగం. రెండు ప్రక్కనే ఉన్న PV ప్యానెల్‌ల మధ్య ఉంచబడింది, ఇది మాడ్యూల్‌లను మౌంటు పట్టాలపైకి లాక్ చేస్తుంది, క్షితిజ సమాంతర స్థానభ్రంశంను నియంత్రిస్తుంది మరియు మొత్తం శ్రేణి యొక్క గాలి మరియు భూకంప నిరోధకతను పెంచుతుంది. ఇది 304 స్టెయిన్‌లెస్ స్టీల్ ఫాస్టెనర్లు మరియు మాడ్యూల్ ఫ్రేమ్‌లను దెబ్బతినకుండా రక్షించడానికి ఐచ్ఛిక EPDM యాంటీ-స్లిప్ రబ్బర్ ప్యాడ్‌తో వస్తుంది. దుమ్ము, నీరు మరియు మంచు పేరుకుపోవడాన్ని తగ్గించడానికి డిజైన్ డ్రైనేజీ మరియు వాయు ప్రవాహ మార్గాలను కలిగి ఉంటుంది. ఈ బిగింపులు వాణిజ్య మరియు పారిశ్రామిక పైకప్పు సంస్థాపనలు, నివాస PV వ్యవస్థలు మరియు యుటిలిటీ-స్కేల్ గ్రౌండ్-మౌంటెడ్ సోలార్ పవర్ ప్లాంట్‌లలో విస్తృతంగా ఉపయోగించబడుతున్నాయి. మాడ్యూల్ మందం మరియు నిర్దిష్ట ప్రాజెక్ట్ లోడ్ అవసరాల ఆధారంగా కొలతలు అనుకూలీకరించబడతాయి.
రెండు ప్రక్కనే ఉన్న PV మాడ్యూళ్ల మధ్య ఇన్‌స్టాల్ చేయబడిన, అల్యూమినియం మిశ్రమం ఇంటర్మీడియట్ క్లాంప్ మాడ్యూల్‌లను మౌంటు పట్టాలపై గట్టిగా లాక్ చేస్తుంది. ఇది క్షితిజ సమాంతర మరియు నిలువు స్థానభ్రంశం రెండింటినీ నియంత్రిస్తుంది, మాడ్యూల్స్ చక్కగా సమలేఖనం చేయబడి స్థిరమైన, ఏకరీతి శక్తులకు లోబడి ఉండేలా చేస్తుంది; ఇది మొత్తం శ్రేణిని భద్రపరచడానికి ప్రాథమిక అనుసంధాన భాగం వలె పనిచేస్తుంది.
బహుళ-పాయింట్ బిగింపును అందించడం ద్వారా, పరికరం అధిక గాలులు లేదా భూకంప సంఘటనల సమయంలో మాడ్యూల్ కదలిక మరియు డోలనాన్ని పరిమితం చేస్తుంది. ఇది మాడ్యూల్‌లను పట్టాల నుండి మార్చకుండా లేదా విపరీతమైన లోడ్‌ల కింద కంపించకుండా నిరోధిస్తుంది, తద్వారా కఠినమైన వాతావరణ పరిస్థితుల్లో శ్రేణి యొక్క మొత్తం స్థిరత్వాన్ని మెరుగుపరుస్తుంది.
అంతర్గత యాంటీ-స్లిప్ సెరేషన్‌లు, EPDM రబ్బరు ప్యాడ్‌తో కలిపి, బిగింపు మరియు మాడ్యూల్ ఫ్రేమ్ మధ్య ఘర్షణను పెంచుతాయి. ఇది మాడ్యూల్‌లు స్లైడింగ్ లేదా వదులుగా మారకుండా నిరోధిస్తుంది, అలాగే మాడ్యూల్ ఫ్రేమ్‌లను నలిపివేయబడకుండా లేదా దెబ్బతినకుండా రక్షించడానికి బిగింపు ఒత్తిడిని కుషన్ చేస్తుంది.
బిగింపు మాడ్యూల్స్ యొక్క బరువును-గాలి మరియు మంచు లోడ్లతో పాటు-మౌంటు పట్టాలు, మద్దతు నిలువు వరుసలు మరియు పునాది నిర్మాణానికి సమానంగా బదిలీ చేస్తుంది. ఇది ఒత్తిడిని పంపిణీ చేస్తుంది, స్థానికీకరించిన ఓవర్‌లోడింగ్‌ను నివారిస్తుంది, ఇది నిర్మాణ వైకల్యానికి లేదా PV మాడ్యూల్‌లకు నష్టం కలిగించవచ్చు.
అల్యూమినియం మిశ్రమం ఇంటర్మీడియట్ బిగింపు యొక్క నిర్మాణం ఇంటిగ్రేటెడ్ డ్రైనేజ్ మరియు ఎయిర్‌ఫ్లో ఛానెల్‌లను కలిగి ఉంటుంది. ఇవి వర్షపు నీరు మరియు ఘనీభవనం యొక్క సమర్ధవంతమైన ప్రవాహాన్ని సులభతరం చేస్తాయి, బిగింపు పాయింట్ల వద్ద దుమ్ము, నీరు మరియు మంచు పేరుకుపోవడాన్ని తగ్గిస్తాయి, అదే సమయంలో మాడ్యూల్స్‌పై షేడింగ్ మరియు అధిక భారం ఏర్పడే ప్రమాదాలను కూడా తగ్గిస్తుంది.
ప్రామాణిక సౌర మాడ్యూల్ మందంతో (ఉదా., 30 మిమీ, 35 మిమీ, 40 మిమీ) అనుకూలమైనది మరియు ప్రామాణికం కాని కొలతలకు అనుకూలీకరించదగినది. వివిధ తయారీదారుల నుండి వివిధ ఫ్రేమ్ నిర్మాణాలు మరియు మాడ్యూళ్ళతో పని చేయడానికి రూపొందించబడింది, ఒకే సరఫరా వ్యవస్థ విభిన్న ప్రాజెక్టుల అవసరాలను తీర్చగలదు.
| అంశం | స్పెసిఫికేషన్ |
|---|---|
| బేస్ అల్లాయ్ గ్రేడ్ | అల్యూమినియం మిశ్రమం 6005-T5 / 6063-T5 (ఐచ్ఛికం) |
| ఉపరితల చికిత్స | సిల్వర్ యానోడైజింగ్, ఫిల్మ్ మందం ≥10μm |
| అనోడిక్ ఫిల్మ్ మందం | ≥10μm, తీరప్రాంత మరియు అధిక సాల్ట్ స్ప్రే పరిసరాలకు మందమైన అనుకూలీకరణ అందుబాటులో ఉంది |
| అనుకూల మాడ్యూల్ మందం | 30mm, 35mm, 40mm (అనుకూలీకరించదగినది) |
| ప్రామాణిక పొడవు | 40/50/60/80 మిమీ (అభ్యర్థనపై పరిమాణానికి కత్తిరించబడింది) |
| నిర్మాణ రకం | లోపలి వైపు యాంటీ-స్లిప్ టూత్ ప్రొఫైల్‌తో మాడ్యులర్ మిడ్-క్లాంపింగ్ స్ట్రక్చర్ |
| సపోర్టింగ్ ఫాస్టెనర్లు | 304 స్టెయిన్‌లెస్ స్టీల్ T-బోల్ట్‌లు & గింజలు |
| ఐచ్ఛిక ఉపకరణాలు | EPDM రబ్బరు వ్యతిరేక స్లిప్ రబ్బరు పట్టీలు |
| విండ్ లోడ్ రెసిస్టెన్స్ | 60మీ/సె వరకు (ప్రాజెక్ట్‌కు తిరిగి తనిఖీ చేయబడింది) |
| స్నో లోడ్ | 1.4kN/m² (ప్రతి ప్రాజెక్ట్‌కు లెక్కించబడుతుంది) |
| అప్లికేషన్ దృశ్యాలు | వాణిజ్య & పారిశ్రామిక పైకప్పులు, నివాస PV, గ్రౌండ్-మౌంటెడ్ సెంట్రల్ PV పవర్ స్టేషన్లు |
| వర్తించే ప్రమాణాలు | GB/T 5237, CE, ISO9001 ధృవపత్రాలు అందుబాటులో ఉన్నాయి |

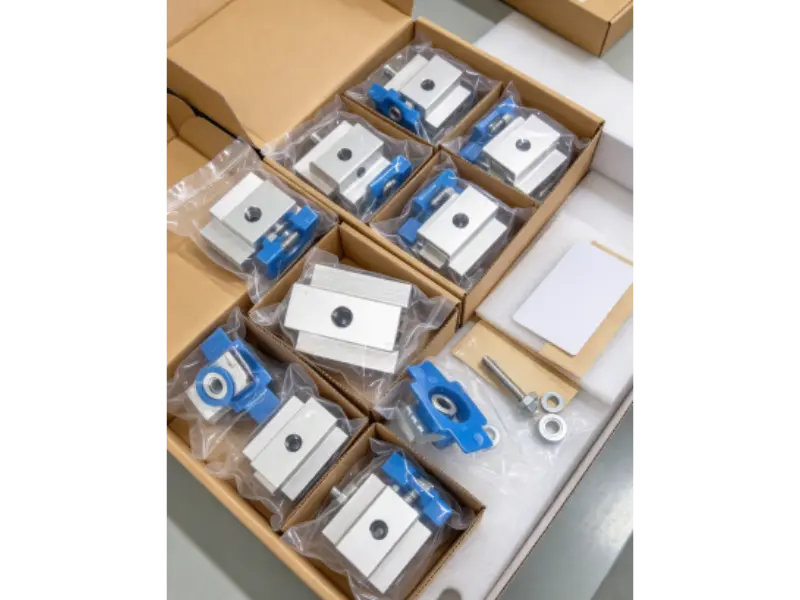

ప్రతి అల్యూమినియం అల్లాయ్ ఇంటర్మీడియట్ క్లాంప్ ఘర్షణ లేదా ప్రభావాన్ని నిరోధించడానికి, యానోడైజ్డ్ ఉపరితలాన్ని రక్షించడానికి మరియు రవాణా సమయంలో గీతలు లేదా పూత నష్టం జరగకుండా చూసేందుకు విడిగా ప్యాక్ చేయబడుతుంది.
వస్తువులు మోడల్ మరియు స్పెసిఫికేషన్ ద్వారా క్రమబద్ధీకరించబడతాయి, త్వరిత ఆన్-సైట్ ఇన్వెంటరీ తనిఖీలు మరియు వ్యవస్థీకృత నిల్వను సులభతరం చేయడానికి స్పష్టమైన లేబుల్‌లు మరియు ప్యాకింగ్ జాబితాలు చేర్చబడ్డాయి.
ప్రతి షిప్‌మెంట్ మోడల్‌లు మరియు బ్యాచ్‌ల యొక్క సమగ్ర గణన మరియు ధృవీకరణకు లోనవుతుంది-అసలు వస్తువులు-పరిమాణం మరియు స్పెసిఫికేషన్‌ల పరంగా-ప్యాకింగ్ జాబితాతో సంపూర్ణంగా సరిపోలడం, కొరత లేదా లోపాలను నివారించడం.
సరుకులు ధృడమైన స్టాండర్డ్ కార్టన్‌లు లేదా చెక్క డబ్బాలలో ప్యాక్ చేయబడతాయి, రవాణా సమయంలో ప్రభావాల నుండి వైకల్యాన్ని నివారించడానికి అంతర్గత కుషనింగ్ పదార్థాలు మరియు రీన్ఫోర్స్డ్ కార్నర్ ప్రొటెక్టర్‌లతో అమర్చబడి ఉంటాయి.
సముద్రం లేదా భూ రవాణా అంతటా పొడి వాతావరణాన్ని నిర్ధారించడానికి, యానోడైజ్డ్ పూతకు తేమ-సంబంధిత నష్టాన్ని నిరోధించడానికి మరియు భాగాలు వచ్చిన వెంటనే ఇన్‌స్టాలేషన్‌కు సిద్ధంగా ఉన్నాయని నిర్ధారించడానికి డెసికాంట్‌లు ప్యాకేజింగ్‌లో చేర్చబడ్డాయి.
ఫ్లెక్సిబుల్ డెలివరీ ఎంపికలలో దశలవారీ సరుకులు ఉంటాయి. అంతర్జాతీయ ఆర్డర్‌ల కోసం, సజావుగా ఎగుమతి క్లియరెన్స్‌ని నిర్ధారించడానికి మేము సమగ్ర ప్యాకింగ్ జాబితాలు మరియు కస్టమ్స్ డాక్యుమెంటేషన్‌ను అందిస్తాము; దేశీయ ఆర్డర్‌ల కోసం, నిర్మాణ షెడ్యూల్‌లకు అనుగుణంగా మేము డైరెక్ట్-టు-సైట్ పూర్తి-ట్రక్‌లోడ్ డెలివరీని అందిస్తాము.
మేము ఇన్‌స్టాలేషన్ ప్లాన్‌లు మరియు టెక్నికల్ డాక్యుమెంటేషన్‌ను అందిస్తాము, కీలకమైన ఇన్‌స్టాలేషన్ పాయింట్‌లను వివరిస్తాము, అవసరాలను బిగించడం మరియు అవసరమైన జాగ్రత్తలు, ఇది నిర్మాణ పూర్వ సాంకేతిక బ్రీఫింగ్ ద్వారా మద్దతు ఇస్తుంది.
డిజైన్ బ్లూప్రింట్‌ల ఆధారంగా, సోలార్ మాడ్యూల్స్ మరియు మౌంటు పట్టాల లేఅవుట్ నిర్ణయించబడుతుంది మరియు స్థిరమైన అంతరం మరియు అమరికను నిర్ధారించడానికి మధ్య-బిగింపుల కోసం ఇన్‌స్టాలేషన్ పాయింట్లు గుర్తించబడతాయి.
సౌర మాడ్యూల్స్ మౌంటు పట్టాలపై ఉంచబడ్డాయి; మాడ్యూల్ ఫ్రేమ్‌లు మిడ్-క్లాంప్‌ల స్లాట్‌లకు సరిగ్గా సరిపోయేలా చూసేందుకు ప్రక్కనే ఉన్న మాడ్యూళ్ల మధ్య అంతరం మరియు లెవలింగ్ సర్దుబాటు చేయబడతాయి.
అల్యూమినియం మిశ్రమం ఇంటర్మీడియట్ క్లాంప్‌లను ఇన్‌స్టాల్ చేయండి మరియు పేర్కొన్న టార్క్‌కు T-బోల్ట్‌లను బిగించండి. బిగించే శక్తి బాగా నియంత్రించబడిందని నిర్ధారించుకోండి-మాడ్యూల్ ఫ్రేమ్‌లను దెబ్బతీసే అధిక శక్తిని నివారించండి మరియు అవి చాలా వదులుగా లేవని నిర్ధారించుకోండి, ఇది అస్థిరతకు దారితీస్తుంది.
EPDM రబ్బర్ ప్యాడ్‌లు మరియు యాంటీ-స్లిప్ సెరేషన్‌లు సరిగ్గా ఉంచబడ్డాయని ధృవీకరించండి. మాడ్యూల్‌లు సురక్షితంగా ఉన్నాయని మరియు జారిపోకుండా లేదా వదులుకోకుండా ఉండటానికి ప్రతి బిగింపు పాయింట్‌ను తనిఖీ చేయండి.
అన్ని భాగాలు సరిగ్గా బిగించి మరియు సమం చేయబడి ఉన్నాయని నిర్ధారించుకోవడానికి మొత్తం శ్రేణిని తనిఖీ చేయండి. మాడ్యూల్స్ మరియు వాటి మొత్తం అమరిక మధ్య అంతరాలను ధృవీకరించండి. లోడ్-బేరింగ్ అవసరాలు నిర్ధారించబడిన తర్వాత మరియు ఇన్‌స్టాలేషన్ తనిఖీని దాటిన తర్వాత, ప్రాజెక్ట్‌ను అప్పగించవచ్చు.
A: ప్రామాణిక ప్రాజెక్టుల కోసం, ఉష్ణ విస్తరణ మరియు సంకోచానికి అనుగుణంగా 5-8 mm విస్తరణ గ్యాప్ సరిపోతుంది. మీరు ఆర్డర్ చేసినప్పుడు మీ ప్రాజెక్ట్ డ్రాయింగ్‌ల ఆధారంగా తగిన స్పెసిఫికేషన్లను కూడా మేము సిఫార్సు చేయవచ్చు.
A: ప్రామాణిక టార్క్ స్పెసిఫికేషన్‌ల ప్రకారం T-బోల్ట్‌లను బిగించండి. EPDM రబ్బరు ప్యాడ్ బఫర్‌గా పని చేయడంతో, సరైన బిగింపు మాడ్యూల్ ఫ్రేమ్‌లను పాడు చేయదు. అయినప్పటికీ, అధిక టార్క్ అల్యూమినియం ఫ్రేమ్‌లను చూర్ణం చేస్తుంది, కాబట్టి అతిగా బిగించడాన్ని నివారించాలి.
A: మేము 304 స్టెయిన్‌లెస్ స్టీల్ ఫాస్టెనర్‌లను ప్రామాణికంగా సరఫరా చేస్తాము, ఇవి స్వాధీనం చేసుకోవడానికి మంచి ప్రతిఘటనను అందిస్తాయి. దీర్ఘకాలిక అవుట్‌డోర్ ప్రాజెక్ట్‌ల కోసం, భవిష్యత్ నిర్వహణ లేదా మాడ్యూల్ రీప్లేస్‌మెంట్ సమయంలో సులభంగా తొలగించడానికి వీలుగా యాంటీ సీజ్ పూతతో కూడిన బోల్ట్‌లను కూడా ఎంచుకోవచ్చు.
జ: సెర్రేషన్‌లు గణనీయంగా ధరించకపోతే మరియు ప్రొఫైల్ వికృతంగా ఉంటే వాటిని మళ్లీ ఉపయోగించుకోవచ్చు. సెరేషన్‌లు ఎక్కువగా ధరించినట్లయితే, యాంటీ-స్లిప్ పనితీరు రాజీపడుతుంది; కాబట్టి, కొత్త ఫోటోవోల్టాయిక్ ప్రాజెక్ట్‌ల కోసం వాటిని ఉపయోగించమని మేము సిఫార్సు చేయము.
జ: విభిన్న స్పెసిఫికేషన్లను కలపడం సిఫారసు చేయబడలేదు. వివిధ మందం కలిగిన ఇంటర్మీడియట్ క్లాంప్‌లను ఉపయోగించడం మాడ్యూల్స్‌పై అసమాన లోడ్‌కు దారి తీస్తుంది, ఇది స్థానికీకరించిన ఒత్తిడి సాంద్రతలకు కారణమవుతుంది మరియు మైక్రో క్రాక్‌ల ప్రమాదాన్ని పెంచుతుంది; అందువల్ల, స్పెసిఫికేషన్లను ప్రామాణికం చేయడం ఉత్తమం.
A: పెద్ద-ఫార్మాట్ డ్యూయల్-గ్లాస్ మాడ్యూల్స్ యొక్క స్వీయ-బరువు ఎక్కువగా ఉన్నందున, మందమైన అల్యూమినియం మిశ్రమం ఇంటర్మీడియట్ క్లాంప్‌ల వినియోగానికి ప్రాధాన్యత ఇవ్వడం మంచిది. అదనంగా, మాడ్యూల్ ఫ్రేమ్ యొక్క ఎత్తును ధృవీకరించండి, సమర్థవంతమైన బిగింపు కాంటాక్ట్ పొడవును నిర్ధారించండి మరియు-అవసరమైతే-బిగింపు పాయింట్ల సంఖ్యను పెంచండి.
